复合机应用计划

一、应用概况

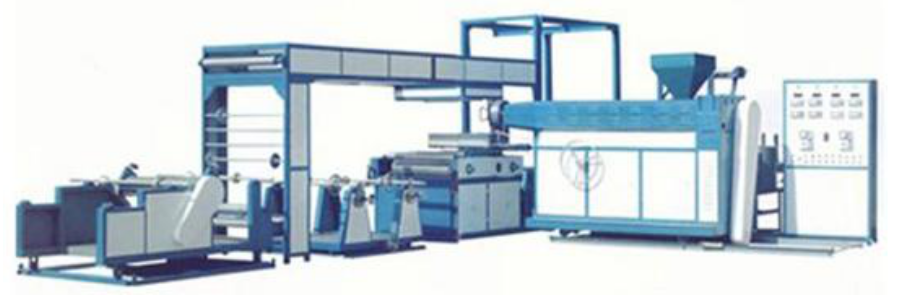

复合机是包装印刷行业中主要装备，所谓复合是指通过某种工艺要领，将两种或两种以上的质料层合在一起，形成新的一体质料，经由复合后的质料一方面坚持原有质料的优点，另一方面还能填补相互的弱点。

一样平常复合机放卷部分接纳磁粉离合器加张力控制器做张力控制。磁粉离合器是靠磁粒子的结协力和磁粒子与事人情间的摩擦力来转达转矩的，在高速运行时，磁粉高速摩擦，爆发高温，造成磁粉离合器发热进而缩短其寿命。同时，磁粉作为一种磨料，爆发微细粉末通过转子密封处泄露到轴承或其他间隙部位，对工艺历程爆发污染。随着电子手艺的生长，变频器的控制精度越来越高，变频器在许多场合已经可以替换磁粉离合器，实现张力的准确控制。

二、应用需求

以东莞一家机械制造商为例，装备放卷质料是厚度为 0.08mm ，宽度为 900 ～ 1200mm 的薄纸，对放卷有如下要求：

放卷速率稳固

放卷速率为 20～200m/min ，可平稳启动阻止。

张力平衡并可调

凭证设定的张力，坚持最小的波动规模，包管纸张放卷的松紧度。同时，凭证质料的宽幅和最大卷径差别，可利便调理设定张力。

放卷辊力矩偏向能切换

纸张上胶水面差别时，需要翻转，力矩偏向就必需改变。

三、艾弗森贝博ballbet官网电气行业解决计划

1、MV600T变频器概述

MV600T是艾弗森贝博ballbet官网电气开发的张力控制专用变频器，能够自动控制输出转矩或自动调理被控牵引机的速率，从而使带（线）材上的张力坚持恒定,适用于造纸、纸加工、印染、包装、电线电缆、胶粘带、纺织、皮革、金属箔加工、纤维、橡胶等行业。关于收、放卷的控制，变频器内部自带卷径盘算�？�，能够自动盘算卷筒直径的转变，使得张力控制越发准确。使用MV600T变频器可以完全替换力矩电机、直流电机、张力控制器等而自力地组成张力控制系统，相关于古板的张力控制器加变频器控制计划，使用本变频器可以使系统更精练、降低本钱、易于维护并且获得更为稳固的控制效果。

2、系统计划

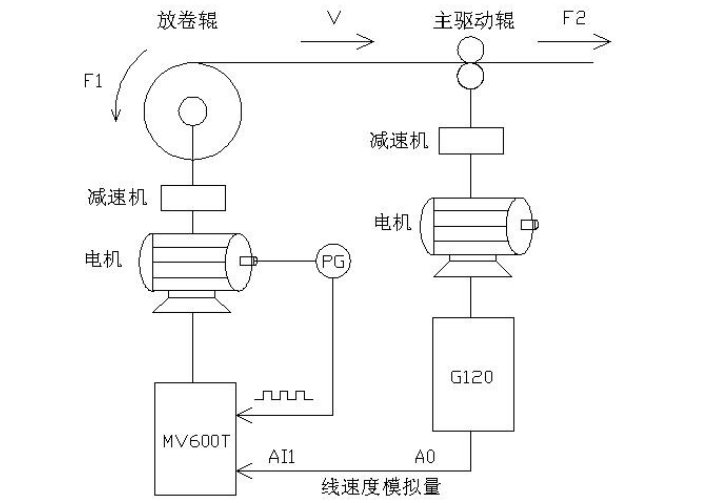

放卷变频器用艾弗森贝博ballbet官网电气MV600T张力专用型，功率为 11kw。接纳开环张力转矩控制模式，被动放卷，并加编码器，做闭环矢量控制，包管转矩的稳固性。生产速率由原系统主驱动变频器西门子 G120 给定。下图为系统设置的原理图。

3、刷新效果

艾弗森贝博ballbet官网电气MV600T是张力型专用变频器，对张力有很好的控制精度，在该客户复合机生产线200m/min的线速率下张力控制效果优异，替换了客户原来接纳的三菱磁粉离合器加三菱张力控制器的计划，为客户节约了本钱并解决了线速率高时磁粉离合器发热严重等问题。
