吹瓶机应用计划
食物药品 吹瓶机应用计划
吹瓶机应用计划

一、概述

全自动吹瓶机主要用于制作种种聚烯烃中空容器。

该系统接纳MC100 PLC作为焦点控制 ，装备名称为直线型吹瓶机。直线型吹瓶机普遍用于食物、饮料、化妆品、医药容器的生产 ，投资相比旋转型吹瓶机小、适用性更高。



二、控制要求

2944395141403440314265

1、烘道和吹瓶平台脱离 ，相互自力；

2、通过通讯控制加热；

3、要求抵达一定的产量。



三、系统组成

本吹瓶机电控部分由三部分组成：监控、加热和传动。

装备接纳MC100-3232BTA PLC做控制 ，接纳MZ600-TT06SK10触摸屏举行监控。加热部分由厂家自主研发的可控硅调压控制板组成。PLC通过MODBUS协议来控制调压板电压。 传动由伺服驱动器以及一台变频器组成。

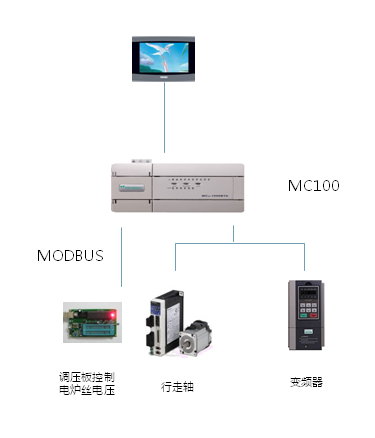

其系统图如下：

5429815651403440314281

控制主要分为3部分：加热、工位行走、吹瓶机构行动。

  1. 吹瓶控制

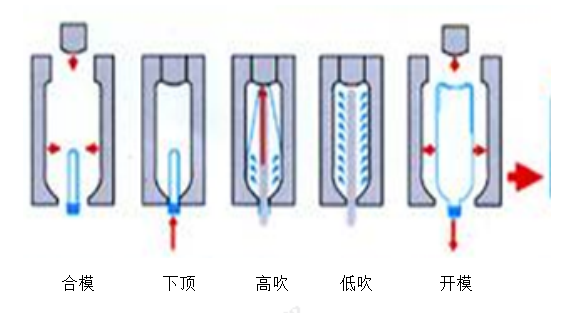

吹瓶工艺示意图如下：本工艺流程属于典范的时序控制



2、运动控制

MC100系列 PLC可控制2个伺服 ，最高脉冲频率为100KHZ。同时可以吸收6路高数脉冲输入 ，最大频率50KHZ。 支持绝对定位、相对定位、原点回归、可变速脉冲等定位指令 ，知足客户一样平常的运动控制要求。在机械正常运行历程中 ，每次移动2个工位。通过相对定位指令来完成 ，移动完成后才最先合模和以下的工艺行动。

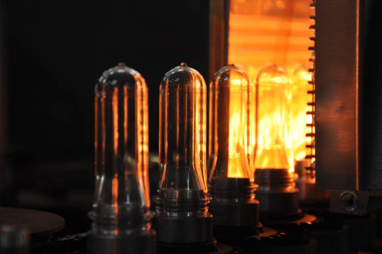

3、加热控制

加热通过调理调压板的电炉丝电压来控制加热温度 ，PLC通过MODBUS通讯发送调理阀值给调压板。

18954484814034403145315924487911403440314281



四、总结

1、MC100系列PLC运动控制性能强 ，最多控制2轴 ，最高脉冲频率可达100KHZ,运行可靠完全知足客户精度的要求；

2、通过标配的2个通讯串口 ，一个串口用来联接触摸屏、一个控制控压板 ，即可节约本钱 ，又具有很强的抗滋扰性能；

3、MC100 PLC程序容量可以高达16K ，基本指令只需0.3μs ，完全知足客户重大的逻辑时序控制要求。
